Fast R-CNN [2015]

이 글은 herbwood님의 글 위주로 작성하였으며, 필자가 부가적으로 몇가지 살을 덧붙여 작성한 글입니다

Abstract

Fast R-CNN은 이전 SPP Net이 가지는 한계점들을 극복하고자 하는 시도에서 출발한다. SPPNet은 기존 R-CNN이 Selective Search로 찾아낸 모든 RoI에 대해 CNN 추론을 하는 문제를 CNN 추론을 전체 이미지에 대해 1회만 수행하고, 이 Feature Map을 공유하는 방식으로 해결했다. 그러나 여전히 학습시키니 위해선 여러 단계를 거쳐야했고, FCL밖에 학습시키지 못하는 한계점이 있었다. 이에 논문의 저자는 다음과 같은 주장을 펼친다.

CNN 특징 추출부터 Classification, Bounding box Regressor까지 모두 하나의 모델에서 학습시키자

기존 R-CNN모델은 학습 시간이 매우 오래걸리며, 탐지 속도 역시 이미지 한 장당 47초나 걸려 매우 느린 추론 속도를 보였다. 또한 3가지의 모델(AlexNet, Linear SVM, BB Regressor)을 독립적으로 학습시켜, 연산을 공유하거나 가중치값을 update하는 것이 불가능하다는 문제도 있었다. Fast R-CNN은 기존 모델보다 속도면에서의 큰 개선을 보인 모델이다.

R-CNN과 Faster R-CNN 비교

CNN을 한번만 거침
RoI Pooling 사용
SVM대신(메모리효율 안좋음) softmax 함수 사용

Fast R-CNN 모델

Preview

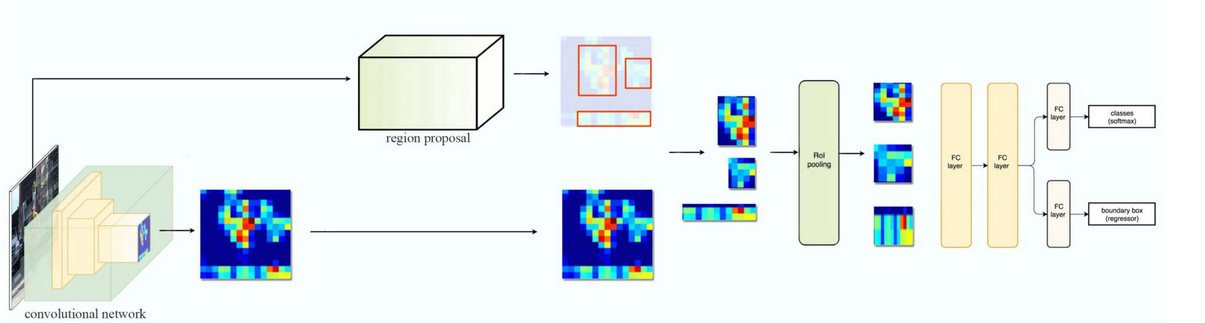

R-CNN 모델은 2000장의 RP를 CNN 모델에 입력시켜 각각에 대하여 독립적으로 학습시켜 많은 시간이 소요된다. Fast R-CNN은 이러한 문제를 개선하여 단 1장의 이미지를 입력받으며, RP의 크기를 warp시킬 필요 없이 RoI(Region of Interest) pooling을 통해 고정된 크기의 feature vector를 fully connected layer(이하 fc layer)에 전달한다. 또한 multi-task loss를 사용하여 모델을 개별적으로 학습시킬 필요 없이 한 번에 학습시킨다. 이를 통해 학습 및 탐지 시간이 크게 감소하였다.

본론

1. RoI(Region of Interest) Pooling

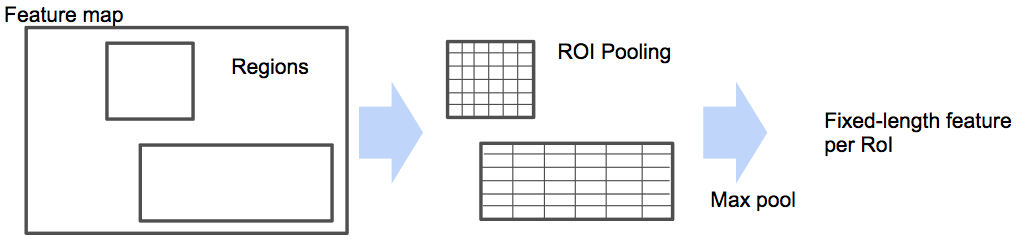

RoI(Region of Interest) pooling은 feature map에서 RP에 해당하는 관심 영역(Region of Interest)을 지정한 크기의 grid로 나눈 후 max pooling을 수행하는 방법이다. 각 channel별로 독립적으로 수행하며, 이 같은 방법을 통해 고정된 크기의 feature map을 출력하는 것이 가능하다.

ddsf
ㅇㅇㄶ

먼저 원본 이미지를 CNN 모델에 통과시켜 feature map을 얻는다.
- 800x800 크기의 이미지를 VGG 모델에 입력하여 8x8 크기의 feature map을 얻는다.
- 이 때 sub-sampling ratio = 1/100이라고 할 수 있다.(여기서 subsampling은 pooling을 거치는 과정을 의미한다)
그리고 동시에 원본 이미지에 대하여 Selective Search 알고리즘을 적용하여 RP를 얻는다.
- 원본 이미지에 Selective Search을 적용해 500x700 크기의 RP를 얻는다
feature map에서 각 RP에 해당하는 영역을 추출
이 과정은 RoI Projection을 통해 가능
Selective Search를 통해 얻은 RP는 sub-sampling 과정을 거치지 않은 반면, 원본 이미지의 feature map은 sub-sampling 과정을 여러 번 거쳐 크기가 작아졌다.
작아진 feature map에서 RP이 encode(표현)하고 있는 부분을 찾기 위해 작아진 feature map에 맞게 RP를 투영해주는 과정이 필요하다. 이는 RP의 크기와 중심 좌표를 sub sampling ratio에 맞게 변경시켜줌으로써 가능하다.
- RP의 중심점좌표, width, height와 sub-sampling ratio를 활용해 Feature Map으로 투영시킨다.
- Feature Map에서 RP에 해당하는 5x7영역을 추출한다.
추출한 RoI feature map을 지정한 sub-window의 크기에 맞게 grid로 나눠준다.
- 추출한 5x7 크기의 영역을 지정한 2x2 크기에 맞게 grid를 나눠준다.
grid의 각 셀에 대하여 max pooling을 수행하여 고정된 크기의 feature map을 얻는다.

이처럼 미리 지정한 크기의 sub-window에서 max pooling을 수행하다보니 RP의 크기가 서로 달라도 고정된 크기의 feature map을 얻을 수 있다.

위 그림과 같이 RoI의 사이즈 pooling section의 수에 맞게 완벽하게 나누지 못할 수도 있다.

2. Multi-task loss

Fast R-CNN 모델에서는 feature vector를 multi-task loss를 사용하여 분류기와 BB regressior을 동시에 학습시킵니다. 각각의 RoI(=RP)에 대하여 multi task loss를 사용하여 학습시킨다. 이처럼 두 모델을 한번에 학습시키기 때문에, R-CNN 모델과 같이 각 모델을 독립적으로 학습시켜야 하는 번거로움이 없다는 장점이 있다

$p = (p0, ……, p_k)$ : (K+1) 개의 Class Score $u$ : Ground Truth Class Score $t^u = (t_x^u, t_y^u, t_w^u, t_h^u)$ : 예측한 BB 좌표를 조정하는 값 $v = (v_x, v_y, v_w, v_h)$ : 실제 BB의 좌표값

λ : 두 loss 사이의 가중치를 조정하는 balancing hyperparamter
K개의 class를 분류한다고할 때, 배경을 포함한 (K+1)개의 class에 대하여 Classifier를 학습시켜줘야 한다.
$u$ : positive sample인 경우 1, negative sample인 경우 0으로 설정되는 index parameter
L1 loss는 R-CNN, SPPnets에서 사용한 L2 loss에 비행 outlier에 덜 민감하다는 장점이 있다.
λ=1 로 사용
multi task loss는 0.8~1.1% mAP를 상승시키는 효과가 있음

3. 계층적 샘플링 Hierarchical Sampling

R-CNN 모델은 학습 시 RP이 서로 다른 이미지에서 추출되고, 이로 인해 학습 시 연산을 공유할 수 없다는 단점이 있다. 논문의 저자는 학습 시 feature sharing을 가능하게 하는 Hierarchical sampling 방법을 제시한다. SGD mini-batch를 구성할 때 N개의 이미지를 sampling하고, 총 R개의 RP을 사용한다고 할 때, 각 이미지로부터 R/N개의 RP를 sampling하는 방법이다. 이를 통해 같은 이미지에서 추출된 RP끼리는 forward, backward propogation 시, 연산과 메모리를 공유할 수 있다

논문에서는 학습 시, N=2, R=128로 설정하여, 서로 다른 2장의 이미지에서 각각 64개의 RP를 sampling하여 mini-batch를 구성한다. 각 이미지의 RP중 25%(=16장)는 ground truth와의 IoU 값이 0.5 이상인 sample을 추출하고, 나머지 75%에 대해서는 IoU 값이 0.1~0.5 사이의 sample을 추출한다. 전자의 경우 positive sample로, 위에서 정의한 multi-task loss의 $u = 1$이며, 후자는 $u=0$인 경우라고 할 수 있다.

4. Truncated SVD

Fast R-CNN 모델은 탐지시, RoI를 처리할 때 FCL에서 많은 시간을 소요한다. 논문에서는 탐지시간을 감소시키기 위해 Truncated SVD를 통해 FCL를 압축하는 방법을 제시한다

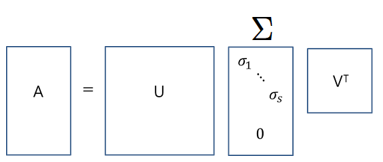

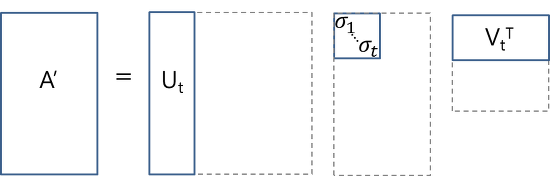

행렬 $A$를 $(m, m)$크기인 $U$, $(m, n)$ 크기인 $\sum$, $(n, n)$ 크기인 $V^T$로 특이값분해(SVD)하는 것을 Full SVD라고 한다. 하지만 실제로 이처럼 Full SVD를 하는 경우는 드물며, Truncated SVD와 같이 분해된 행렬 중 일부분만을 활용하는 Reduced SVD를 일반적으로 많이 사용한다

Truncated SVD는 $\sum$의 비대각 부분과 대각원소 중 특이값이 0인 부분을 모두 제거하고, 제거된 $\sum$에 대응하는 $U$, $V$ 원소도 함께 제거하여 차원을 줄인 형태이다.$U_t$의 크기는 $(m, t)$이며, $\sum_t$의 크기는 $(t, t)$, 그리고 $V^t$의 크기는 $(t, n)$ 이다. 이렇게 하면 행렬 $A$를 상당히 근사하는 것이 가능하다.

$W \approx U\sum_tV^t$

FCL의 가중치 행렬이 $W(=(u, v))$ 라고 할 때, Truncated SVD를 통해 위와 같이 근사하는 것이 가능하다. 이를 통해 파라미터 수를 $(u, v)$ 에서 $t(u+v)$로 감소시키는 것이 가능하다. Truncated SVD를 FCL의 가중치 행렬 $W$에 적용하면, FCL는 두 개의 FCL로 나눠지게된다.

첫번째 FCL는 $\sum_tV^T$ 가중치 행렬
두번째 FCL는 $U$ 가중치 행렬

이를 통해 네트워크를 효율적으로 압축하는 것이 가능하며, 논문의 저자는 Truncated SVD를 통해 detection 시간이 30% 정도 감소되었다고 말한다.

Fast R-CNN 학습

Initializing Pre-Trained Network

Feature Map을 추출하기 위해 VGG16 모델을 사용한다. 네트워크를 detection task에 맞게 변형시켜주는 과정이 필요하다.

vgg16

VGG16 모델의 마지막 max pooling layer를 RoI pooling layer로 대체
- 이 때 RoI pooling을 통해 출력되는 feature map의 크기인 H, W는 후속 FCL와 호환 가능하도록 크기인 7x7로 설정
네트워크의 마지막 FCL를 2개의 FCL로 대체한다. 첫 번째 FCL는 K개의 class와 배경을 포함한 (K+1)개의 output unit을 가지는 Classifier이며, 두 번째 FCL는 각 class별로 BB의 좌표를 조정하여 (K+1) * 4개의 output unit을 가지는 BB regressor이다.
Conv 2-1 까지의 가중치값은 Freeze(고정)시켜주고, 이후 Layer(Conv2-2 ~ FCL 3) 까지의 가중치값이 학습될 수 있도록 Fine-tunning해준다. 논문의 저자는 FCL만 fine-tunning 했을 때보다 Conv Layer까지 포함시켜 학습시켰을 때 더 좋은 성능을 보였다고 주장한다.
네트워크가 원본 이미지와 Selective Search 알고리즘을 통해 추출된 RP집합을 입력으로 받을 수 있도록 반환시켜준다.
- Input으로 이미지들과 해당 이미지들의 RoI를 입력받을 수 있게 변형

RP by Selective Search

먼저 원본 이미지에 대하여 Selective Search 알고리즘을 적용하여 미리 RP를 추출한다.

Input : 이미지
Process : Selective search
Output : 2000개의 RP

참고 : 기존 R-CNN과 Fast R-CNN의 치명적인 단점이 Selective Search. RP를 위한 Selective Search는 CPU환경에서 수행되므로 필연적으로 속도가 느릴 수 밖에 없음

VGG16 모델 레이어13번까지의 특징추출(Feature Extraction)

VGG16 모델에 224x224x3 크기의 이미지를 입력하고, layer13까지의 feature map을 추출한다. 마지막 Pooling을 수행하기 전에 14x14 크기의 feature map 512개가 출력된다.

Input : 224x224x3 크기의 이미지
Process : VGG16으로부터 특징추출
Output : 14x14x512 크기의 feature maps

Max Pooling by RoI Pooling

RP를 layer13을 통해 출력된 feature map에 대하여 RoI projection을 진행한 후, RoI pooling을 수행한다. 앞서 언급했듯이, RoI pooling layer는 VGG16의 마지막 pooling layer를 대체한 것이다. 이 과정을 거쳐 고정된 7x7 크기의 feature map을 추출한다.

Input : 14x14 크기를 가진 512 feature maps, 2000개의 RP
Process : RoI pooling
Output : 7x7x512 크기의 feature maps

Feature vector extraction by Fc layers

RP별로 7x7x512(=25088)의 Feature Map을 Flatten한 후, FCL에 입력하여 4096크기의 Feature Vector를 얻는다.

Input : 7x7x512 sized feature map
Process : feature extraction by fc layers
Output : 4096 sized feature vector

분류기를 통한 Class 예측

4096 크기의 Feature Vector를 K개의 Class와 배경을 포함하여 (K+1)개의 Output unit을 가진 FCL에 입력한다. 하나의 이미지에서 하나의 RP에 대한 Class 예측값을 출력한다.

Input : 4096 sized feature vector
Process : class prediction by Classifier
Output : (K+1) sized vector(class score)

BB Regressor를 통한 세세한 Localization

4096 크기의 Feature Vector를 Class별로 BB의 좌표를 예측하도록 (K+1)x4개의 output unit을 가진 FCL에 입력한다. 하나의 이미지에서 하나의 RP에 대한 Class별로 조정된 BB 좌표값을 출력한다.

Input : 4096 sized feature vector
Process : Detailed localization by Bounding box regressor
Output : (K+1) x 4 sized vector

분류기와 BB 회귀식을 Multi-task loss를 통해 학습

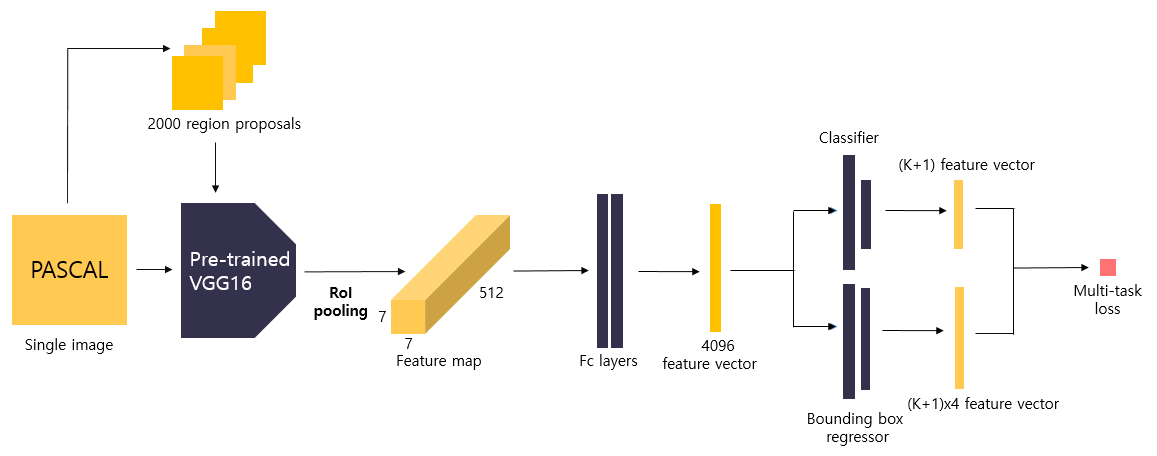

Multi-task loss를 사용하여 하나의 RP에 대한 분류기와 BB Regressor의 loss를 반환한다. 이후 Backpropagation을 통해 두 모델(Classifier, Bounding box regressor)을 한 번에 학습.

Input : (K+1) sized vector(class-score), (K+1) x 4 sized vector
Process : Calculate loss by Multi-task loss function
Output : Loss(Log loss + Smooth L1 loss)

Detection Fast R-CNN

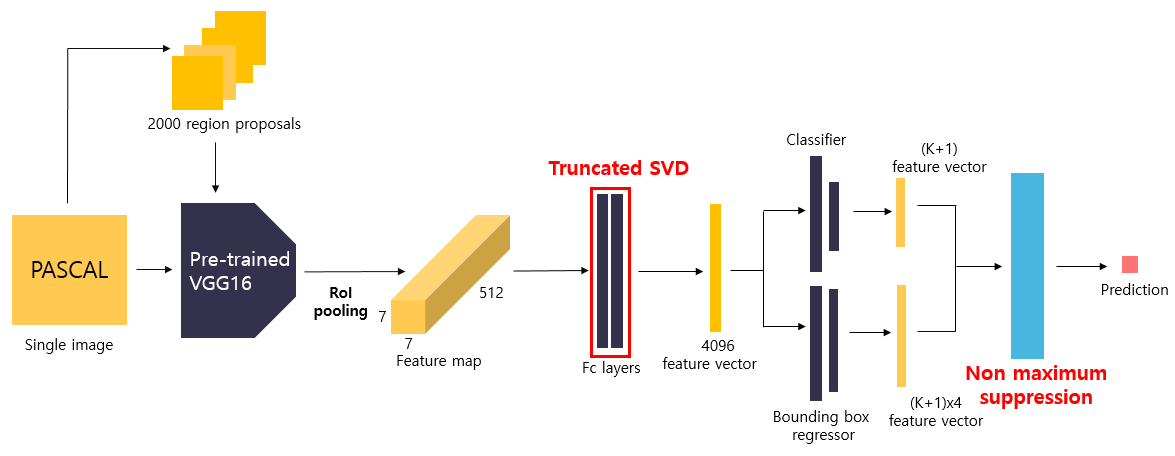

[Object Detection by Fast R-CNN]

실제 detection시, Fast R-CNN 모델의 동작을 살펴보자.

Detection시 동작 순서는 학습과정과 크게 다르지 않다. 하지만 4096크기의 Feature Vector를 출력하는 FCL에 Truncated SVD를 적용한다는 점에서 차이가 있다. 또한 예측한 BB에 대해 NMS 알고리즘이 추가되어 최적의 BB만을 출력하게 된다.

마치며

Rough 요약

Fast R-CNN은 2-stage 학습 알고리즘으로 객체 Proposal을 분류함과 동시에 그들의 좌표를 재정의한다.
기존 모델인 R-CNN의 단점의 느리다는 것이었는데, SPP-Net은 전체 이미지의 Feature Map을 계산한 후에 RoI Projection을 통해 Feature Map에 embbeding한 RoI를 제안한다. 이를 통해, 학습시간은 3배 가까이 줄어들었다.

Fast R-CNN은 기존의 R-CNN과 SPPnet의 단점을 커버해 새로운 학습 알고리즘을 제안했습니다. 그 특징은 다음과 같다.

single stage 학습
R-CNN과 SPPnet보다 높은 탐지 성능(mAP)
학습시에 모든 레이어들을 update 할 수 있다
예측값을 뽑아내는데 disk공간이 필요없다

Fast R-CNN 의의

CNN을 한번만 통과시킨 뒤, 그 Feature Map을 공유하는 것은 이미 SPP Net에서 제안된 방법이다. 그 이후의 스텝들은 SPP Net이나 R-CNN과 크게 다르지 않다.

본 논문의 가장 큰 특징은 이들을 스텝별로 쪼개어 학습을 진행하지않고, end-to-end로 엮었다는데 있다. 그리고 그 결과로 학습 속도, 추론 속도, 정확도 모두를 향상시켰다는데 의의가 있다.

끝

기존 R-CNN 모델보다 학습 속도가 9배 이상 빠르며, 객체탐지시, 이미지 한 장당 0.3초(RP 추출 시간 포함)이 걸린다. PASCAL VOC 2021 데이터셋에서 mAP 값이 66%를 보이면서 감지 능력또한 R-CNN모델에 비해 향상된 모습을 보인다. 이외에도 Multi-task Loss를 사용해 single stage로 여러 모델을 학습시킬 수 있다는 점과 학습으로 인해 네트워크의 가중치값을 Backpropagation을 통해 update할 수 있다는 장점이 있다.

Fast R-CNN은 새로운 Pooling 방식을 도입하여 FCL에 고정된 크기의 Feature Vector를 제공하는 방법을 제시했다.
